Retrofit Samsung Note 3 in navigatie Volvo RTI MMM/P2001

20 posts in this topic

Salutare tuturor!

Am inceput, si am finalizat proiectul din titlul topicului. Pentru toti cei interesati, o sa las aici toti pasii pe care i-am urmat. Pentru ca nu am timp sa scriu post-ul dintr-o bucata, o sa il scriu in doua episoade. Retrofitul l-am faut pe un Volvo V50 din 2005 care avea navigatia RTI MMM/P2001.

Scurta istorie:

Am ales sa fac retrofi-ul acesta deoarece ma enerva faptul ca Volvo nu mai fae harti pentru modelul meu de masina. In plus, vroiam sa am o unitate multimedia care sa ofere urmatoarele:

-Internet tot timpul in masina; Muzica cu informatii pe display; iGo, GoogleMaps, Waze, Here

-Toate functiile unui telefon performant.

DISCLAIMER CU STELUTE: Nu sunt responsabile de nimic in caz ca stricati ceva folosind acest tutorial.

I PREGATIREA

Necesare:

-RTI functional, Samsung Galaxy Note, 2-3 cabluri usb pregatite pentru a fi stricate. Rotita care se strica la acest tip de RTI si nu mai rabateaza o gasiti aici.

Pasul 1 - Galaxy Note 3 modelul n9005 cu 3Gb Ram si 32Gb memorie.

Am ales Galaxy Note 3 deoarece are dimensiunile perfecte pentru a intra in carcasa RTI-ului. In afara de asta, este un telefon foarte reusit (nu stau sa enumar functiile) si mai ales, are un pret foarte mic (second hand) pentru ce stie sa faca. In plus, are si un stylus care este foarte util pentru a controla telefonul in masina.

Puteti lua alt telefon care v-ar placea, dar luati in calcul urmatoarele lucruri:

- Carcasa RTI-ului nostru are 160x105 mm in exterior si 142x78 spatiu pentru display si 10mm adancime (pentru a baga un telefon)  . S-a nimerit ca Note 3 sa aiba 151.2 x 79.2 x 8.3 mm . Deci a fost perfect pentru ce vroiam sa fac.

-Telefonul pentru care optati trebuie sa va permita sa il modati, astfel incat sa puteti sa il porniti prin simplul fapt ca este alimentat (nu o sa mai aveti acces la butonul de power).

-Ideal ar fi ca dupa retrofit sa mai aveti acces la butoanele Home, Menu, Back.

Ok, daca v-ati hotarat pe Note 3, trebuie sa root-ati telefonul (gasiti pe net cum se face). Dupa root va trebui sa faceti modarea pentru a porni telefonul cand se alimenteaza. In cateva cuvinte, trebuie modificata animatia bateriei atunci cand telefonul este conectat la o sursa de alimentare.

Ca procedura, instalati un total commander, mergeti in radacina telefonului, in system/bin si cautati fisierul lpm. Faceti o copie a acestui fisier, in aceeasi locatie, pe care o numiti lpm.orig

Editati fisierul lpm, stergeti tot din el si lasati lipiti urmatoarel linii:

#!/system/bin/sh
/system/bin/lpm.orig &
while [ true ]; do
sleep 1
ps | grep lpm.orig && sleep 3 && /system/bin/reboot
done

Faceti o proba si vedeti daca se deschide telefonul atunci cand il conectati la o sursa de alimentare.

Daca totul este ok, instalati-va toate soft-urile pe care vi le doriti. Bagati in telefon card de memorie pentru date, cartela gsm / internet etc.

Pasul 2 - Pregatirea cablului USB

Taiati invelisul de la mufa micro USB a cablului USB (mergand pe liniile lipiturilor) si desfaceti usor plasticul pentru a-l indeparta. Cu grija, incercati  sa indoiti cablul usb la 90 de grade.

Dupa ce l-ati indoit, faceti un test si vedeti daca mai functioneaza. Daca totul este ok, puteti sa il intariti la loc cu silicon (aflat in acea pozitie de 90 de grade).

Eu am stricat doua cabluri pana mi-a iesit, dar in final a fost OK.

Pasul 3 - Pregatirea RTI-ului

Desfaceti masca RTI-ului folosind o panade plastic. Eu mi-am facut una dintr-un umeras de plastic...

Decuplati cele doua mufe ale RTI-ului si desfaceti cele 4 suruburi care tin talpile RTI-ului.

Luati cu voi RTI-ul intr-o zona unde puteti lucra si recupera suruburile mici in cazul in care or sa va cada.

ATENTIE: NU INCERCATI SA FORTATI CU MANA RABATAREA ECRANULUI RTI. Rabatarea se face dupa ce ati decuplat motorasul, aflat in partea dreapta.

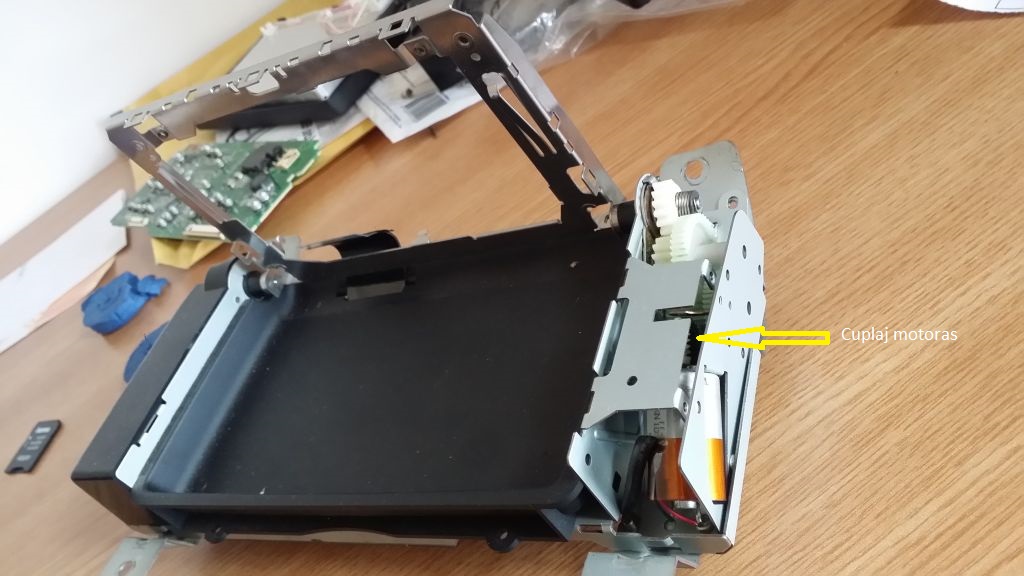

Desfaceti plasticul care acopera angrenjul folosit la rabatare si desfaceti toate surubelele pana ajungeti la motoras si puteti sa il miscati astfel incat sa fie decuplat.

Abia atunci puteti rabata ecranul.

59a57beb33f79_20170824_130025-Copy.thumb

Folosind pene de plastic, incepeti sa deschideti carcasa RTI-ului.

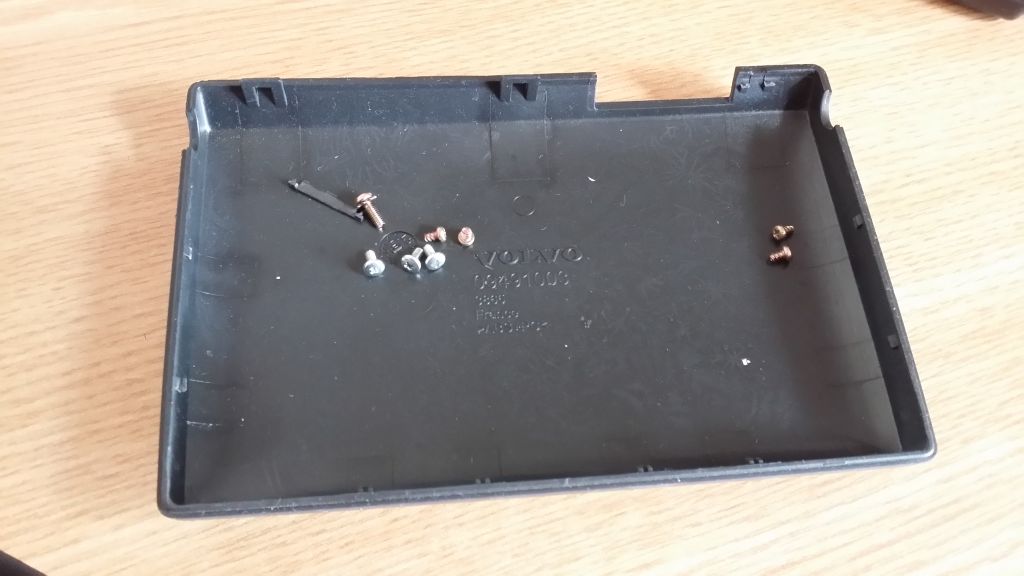

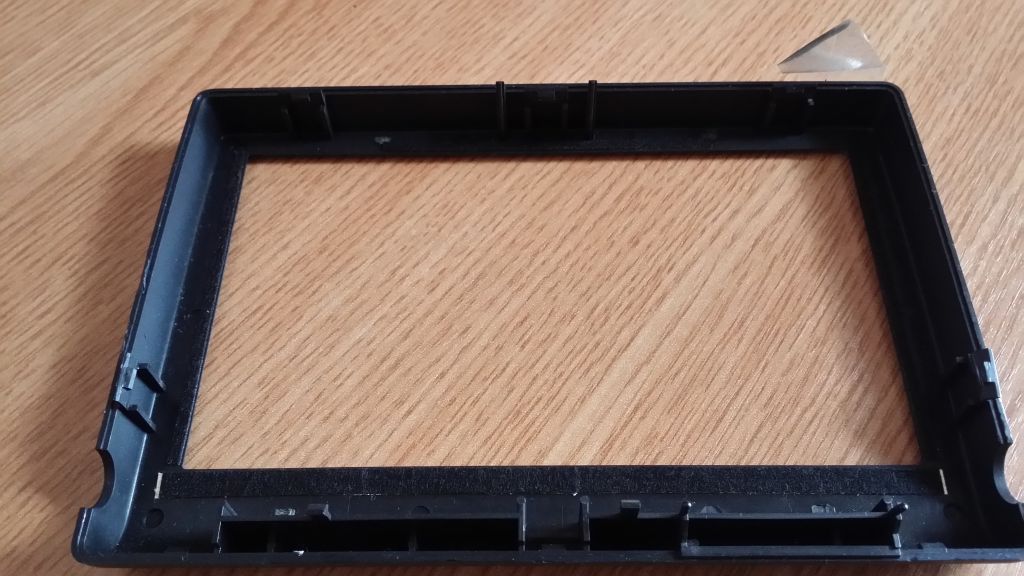

Iata doua poze cu carcasa RTI-ului desfacuta ca sa va faceti idee unde are prinderile care trebuiesc desfacute:

20170824_130048.thumb.jpg.c832923b538b3d

20170824_130103.thumb.jpg.66a93bd8553212

Eliminati din carcasa Display-ul si placa de baza. Nu mai aveti nevoie de ele.

In schimb, pastrati tavita de metal. Este cea care tine carcasa legata, nu trebuie scoasa.

Pasul 3 - montarea telefonului.

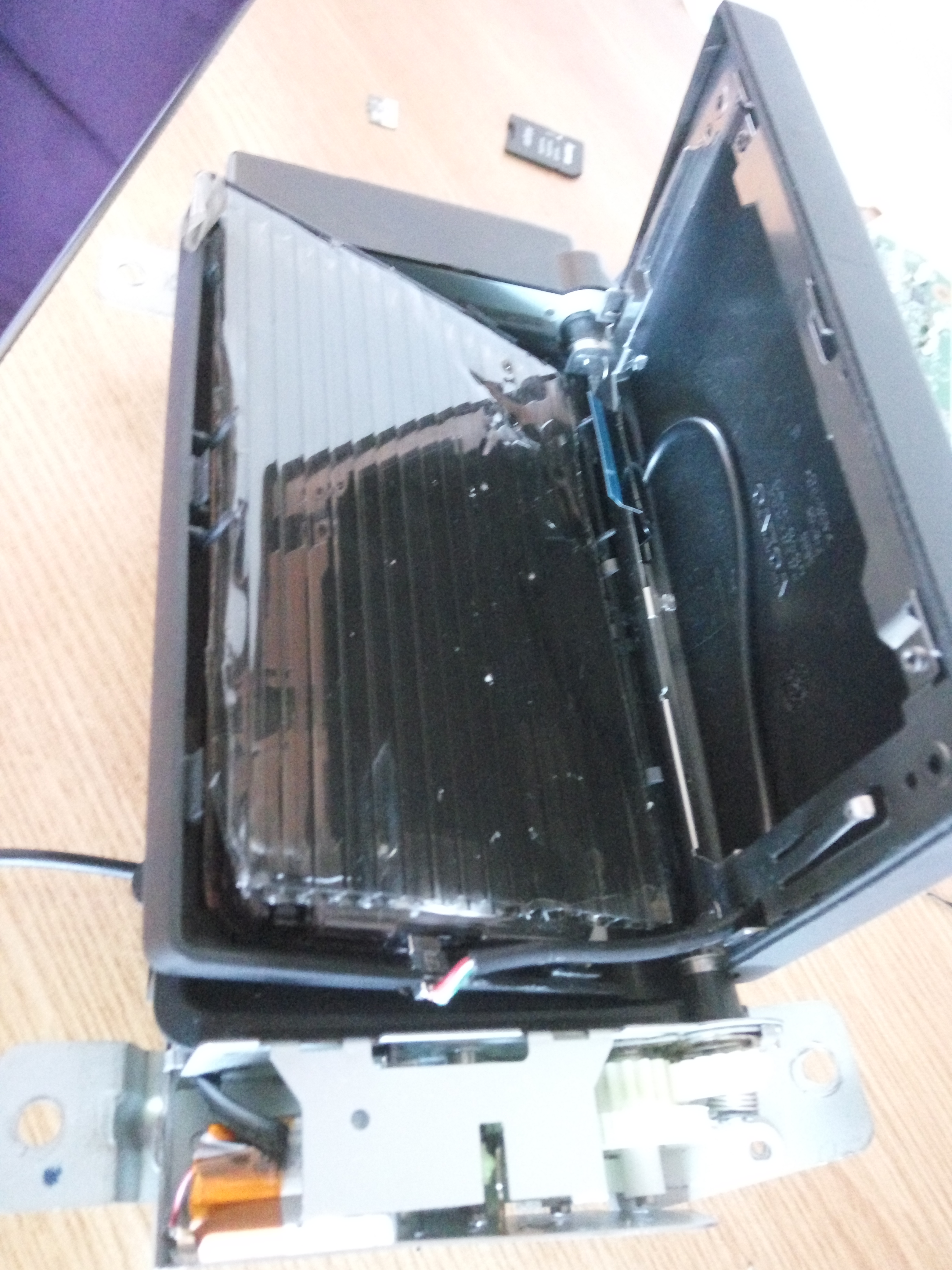

Aici, solutia mea a fost sa pun o placuta de policarbonat taiata la dimensiunea interiorului carcasei si sa pun fasii dublu adezive intre placuta de policarbonat si husa (de plastic) de protectie a telefonului. Dar nu sunt sigur ca a fost cea mai buna solutie. Poate era mai bine sa folosesc spuma de lipit, material din acela din care se fac izoprenele etc. Fiecare cu ideea lui...

Din pacate, ca sa aiba loc mufa de usb, a trebuit sa tai putin carcasa din fata a rti-ului.

59a57d65cc5f9_IMG_20170824_15525510117.t

Inchideti carcasa, decuplati angrenajul motorasului, inchideti RTI-ul (trebuie sa plece din pozitie inchisa).

Pasul 4 - alimentarea RTI-ului

Eu am folosit un mustiuc din acela cu USB care se baga la cupla de bricheta a masinii. Plusul si minusul mustiucului le-am legat la una dintre mufele RTI-ului unde masurasem eu si am vazut ca erau 12V.

Cuplati la loc mufele RTI-ului si puneti RTI-ul pe pozitie.

FINISH!

Chiar si fara placa de baza, RTI-ul se deschide automat cand porniti masina si se inchide automat cand luati contactul.

In continuare, RTI-ul poate fi inchis, deschis manual folosind butoanele ENTER si BACK!

Avantaje:

GPS ultramodern

Multimedia pe un display superb

Internet (prin hotspot telefon) prin cartela RDS cu net nelimitat

SATISFACTIA UNUI PROIECT REUSIT!

P.S. Revin maine cu poze cu el instalat sau alte poze la cerere.

Succes tuturor care or sa incerce si nu ezitati sa intrebati unde aveti dubii.



8 people like this

Share this post


Link to post
Share on other sites

Foarte frumos, bravo ! Mai pune niste poze:)

1 person likes this

Share this post


Link to post
Share on other sites

Ok. Am fcut o poza si un clip. N-am facut mai multe pentru ca sunt un puturos care uita sa puna parasolarul si telefonul fierbea...si abia mergea.

Si-a revenit cand am dat drumul la aer pe parbriz dar nu am mai avut timp de foto.

O sa fac zilele urmatoare.

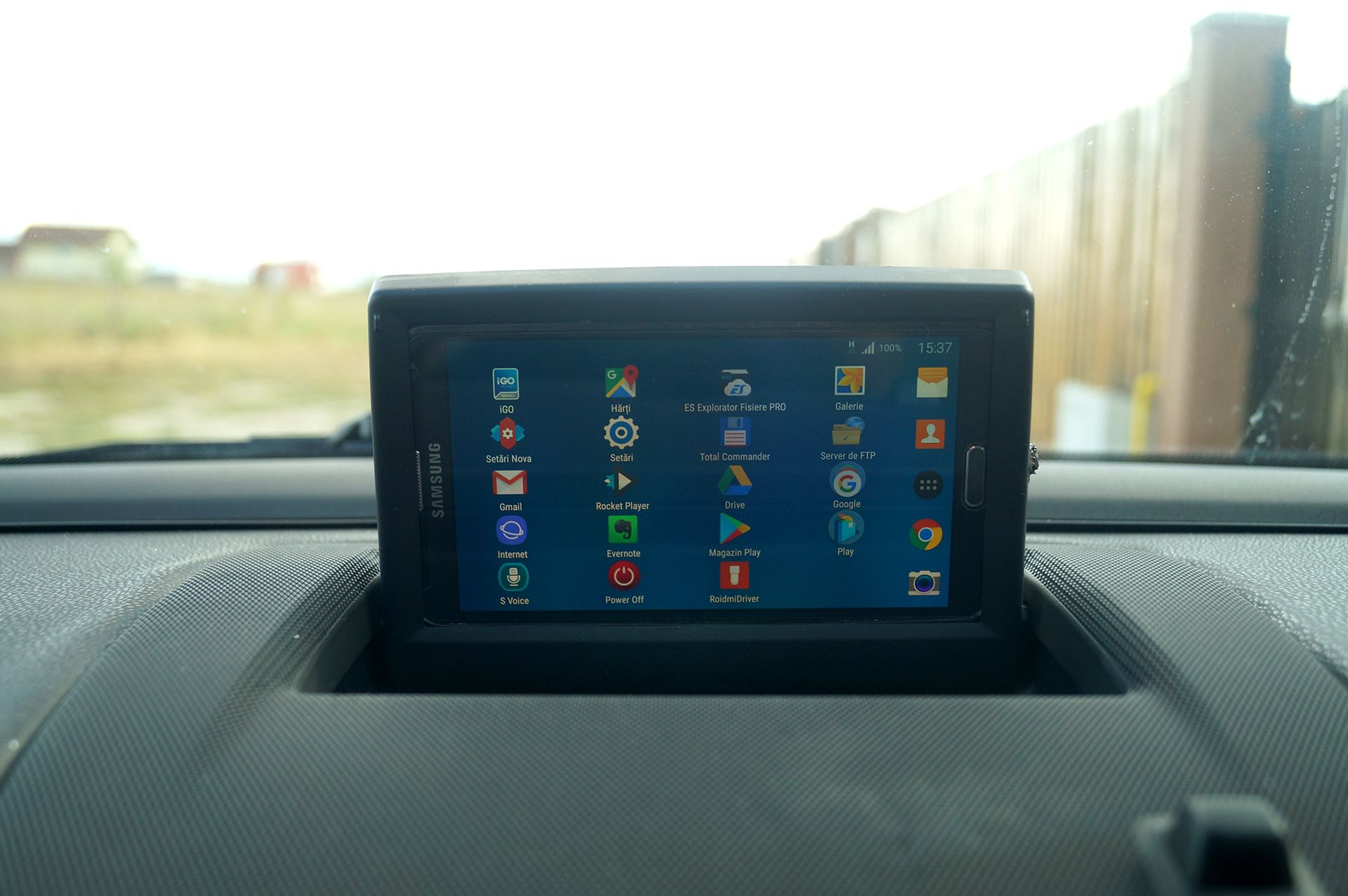

Poza:

01.thumb.jpg.8fc443395d295f37285f5fd45f2

Si un video scurt, pentru ca nu se incarca..:angry:





1 person likes this

Share this post


Link to post
Share on other sites

Bravo, felicitari - eu zic sa il postezi si in sectiunea de lb engleza, precum odata tradus si pe alte forumuri - well done!

Share this post


Link to post
Share on other sites

Nu vreau sa fiu hater, stiu ca ai investit ceva timp pentru 'proiect', dar arata extrem de urat.

On 29.08.2017 at 5:55 PM, maharajah said:

Multimedia pe un display superb



Nu stiu cu ce te ajuta "multimedia" de pe ex-telefon. Eu il vad folosibil doar pentru navigatie up to date sau doar in cazul in care ai bluetooth la masina si iti place sa vezi metadatele pe ecranul acela (poza album, nume piesa, artist, album). Alt "multimedia" nu vad (si oricum e prea mic ecranul avand in vedere faptul unde e plasata navigatia si unde stai tu). Macar pune un custom rom pe note3-ul ala daca tot l-ai rootat, sau un launcher ca sa iti faci viata ceva mai usoara (shortcut la alea 3 aplicati pe care o sa le folosesti pe el).

1 person likes this

Share this post


Link to post
Share on other sites
1 hour ago, costin96 said:

dar arata extrem de urat.

Sa nu uitam ca asta vine de la un om care se plimba prin oras cu navigatia originala (odioasa) si ai ei 4 pixeli la vedere :))

Felicitari pentru proiect. Este net superior dpdv al calitatii navigatiei si imaginii relicvei care echipa original masina. Daca ai chef/rabdare, are si costin4pixeli un punct de vedere valid, ai putea sa bagi un launcher ca sa ramai doar cu aplicatiile pe care le folosesti la indemana. Imi imaginez ca nu e comod de folosit touchul fiind la mama naibii pe bord.

1 person likes this

Share this post


Link to post
Share on other sites
3 hours ago, MMMihai said:

Sa nu uitam ca asta vine de la un om care se plimba prin oras cu navigatia originala (odioasa) si ai ei 4 pixeli la vedere :))



Macar n-are un telefon lipit la propiu in locul ecranului, care sa se vada; si o gaura cu niste fire in partea dreapta care ies in exterior din marginea fostului ecran. Daca nu se observau aceste aspecte era mai ok.

Parerea mea, daca voiai un proiect frumos, achizitionai un ecran 720p~1080p de dimensiunea respectiva, un raspeberry pi sau ardruino si-ti faceai de cap. Instalai android 6.0/7.0 pe ardruino/raspberry, pe care il programai sa porneasca singur cand simte curent (idem cu ce ai facut cu telefonul).

Dar fiecare cu inventiile lui. Bafta.

Edited by costin96

Share this post


Link to post
Share on other sites

Imi place sa scriu, dupa cum vedeti multele randuri de mai sus, dar nu-mi plac flame-urile. Cand incepi cu " Nu vreau sa fiu hater " si nu ai nici un lucru bun de spus, ci doar critica...Imi pare rau, nu o sa abordez nici unul dintre subiectele de mai sus.

Va mai las un videoclip in seara asta si in continuare sunt dispus sa raspund la intrebari daca cineva are o intrebare. Pana acum, nu a fost nici una.

Enjoy!







6 people like this

Share this post


Link to post
Share on other sites
2 hours ago, maharajah said:

Cand incepi cu " Nu vreau sa fiu hater " si nu ai nici un lucru bun de spus, ci doar critica...Imi pare rau, nu o sa abordez nici unul dintre subiectele de mai sus.



Daca din alea 2 posturi ale mele ai inteles ca sunt hater gratuit, foarte probabil ca esti doar o alta persoana de pe marele www care nu accepta critica constructiva, mai ales asupra a unui lucru facut de mana lui. Nu-mi place cum arata, ai un telefon lipit acolo si o gaura in partea de sus, intre acesta si rama navigatiei. Nu mi se pare estetic si frumos, si probabil ca poate fi imbunatatit. Nu consideri la fel? Just askin'.

Edited by costin96

Share this post


Link to post
Share on other sites

Salut, super idee, dar nu ai spus, sau nu am inteles eu cum ai cuplat telefonul la sistemul masinii? Plus si minus ai zis ca ai gasit pe o mufa a RTI-ului, dar sunetul cum se mai transmite la HU?

Multumesc.

Share this post


Link to post
Share on other sites

@maharajah a prezentat un proiect DIY destul de curat si ok realizat. Functioneaza, se poate imbunatatii pe viitor macar cu un launcher dedicat functionarii in stil Android Auto.

Ce nu inteleg eu este cum va puteti da cu parerea pe subiectul asta, fara sa aveti habar. Android pe Arduino? Arduino este un microcontroler programabil. Atat. Iar pe Raspberry Pi sunt cateva ROM-uri care booteaza, dar cam atat. Accelerarea hardware nu functioneaza, touchscreen-ul nu... Si tot asa. Motivatie:

-este adevarat ca foloseste un chipset ARM, dar foarte slab ca performante. Dar chipset-ul nu este tot. Ai nevoie de drivere. Care nu exista sau sunt dezvoltate de volutari in timpul liber... Nu mai vorbesc de aplicatii care in marea majoritate nu prea merg.

In momentul de fata singura optiune este sa folosesti un telefon sau o tableta ca baza. Ca se poate detasa ecranul de placa de baza si se poate contrui o interfata custom de legatura intre ele, este adevarat, dar este foarte complicat si nu vad rostul.

P.S.: Pana acum cativa ani, la orice operatiune mai delicata, faceam poze si scriam un tutorial ca sa beneficieze si altii de experienta mea. Nu o mai fac... Oare de ce?

Share this post


Link to post
Share on other sites

Una peste alta, eu vad o chestie care nu functiona transformata in ceva care chiar ajutator si folositor. Bravo !

Share this post


Link to post
Share on other sites

Merci @pedala , de-asta si eu ma urnesc greau cand ma apuc de un tutorial. Se ajunge la subiecte care sunt la kilometri distanta de topic, la orgolii, la obsesii etc.

@costin96

11 hours ago, costin96 said:

foarte probabil ca esti doar o alta persoana de pe marele www care nu accepta critica constructiva

Nu e foarte probabil, sunt sanse ca la loto ca tu sa te prinzi cum este o persoana pe care nu o cunosti. Si cu exprimarea asta nu ai cum sa te mai intorci la subiect. Se numeste atac la persoana si tocmai reseteaza situatia la nivelul initial, ca acum cateva zile in care eu nu existam pentru tine, si invers. Poti sa-mi mai spui a patra oara cat de urat a iesit retrofit-ul, scuze, vroiam sa zic critica constructiva, dar e ultima oara cand ma adresez catre tine. As spune adio, dar nu mai am cui.

@Dumi81

Revenind la subiect, " sunetul cum se mai transmite la HU? "

Eu am pus un fm transmiter cu conexiune bluetooth, mai exact RoidMi. Il gasesti pe net.

Daca vrei totusi sa te legi direct, incepe de aici:

http://www.nasab.com/Volvo/index.html

Nu e exact modelul din topicul acesta dar unele lucruri se aplica. E o groaza de documentatie pe site-ul acela.

In plus, se gasesc pe net

Share this post


Link to post
Share on other sites

Daca nu esti multumit de calitatea audio se poate lega un DAC extern pe USB printr-un cablu OTG de tip Y. Dar trebuie verificat daca accepta telefonul si alimentare pe acest cablu. Acest DAC il legi la un line in al sistemului audio de pe masina. In acest fel obtii un true line out de 0.7v.

DAC OK: Behringer UCA222. Acest DAC se alimenteaza exclusiv prin USB.

Cablu OTG (doar ca exemplu): Cablu OTG Y. O sa treci prin cateva pana gasesti unul care sa functioneze. Sau iti construiesti unul singur. Gasesti scheme pe net.

Share this post


Link to post
Share on other sites

Eu sunt ok cu calitatea audio, dar recunosc ca nu este cea mai buna si poate fi imbunatatita.

Problema e ca la modelul meu, V50 Momentum din 2005, nu am Line In. Cei care au asa ceva, pot sa se lege pe acel Line In. Dar in situatia asta, cel mai simplu mi se pare sa pleci de la jack-ul de casti din dotare al telefonului. Si eu zic ca are loc sa fie bagat acel jack, fara sa tai din carcasa cum am facut eu.

Apropos de taiatul din carcasa... Eu sunt un om lenes, cu un simt estetic varza. Nu sunt mandru cand spun asta, e doar o constatare pe care am facut-o cu mult timp in urma. Ma cunosc si m-am acceptat asa.

Carcasa aia nu trebuie taiata ca sa aiba loc usb-ul. Am taiat-o eu de lene si pentru ca nu am un letcon cu care sa fac lipituri finute.

Cine nu vrea sa taie carcasa, apeleaza la cineva care face lipituri finute si o sa poata pune mufa aia micro usb fara taieturi. Sigur! Stiu cat spatiu ramane langa telefon.

Si daca tot m-am apucat de vorbit despre imbunatatiri:

Problema ca se vede ca e telefon...nu prea poate fi remediata. Poate fi ameliorata. Se poate pune o tableta cu un display apropiat. Se poate pune un alt telefon, fara buton fizic de Home si fara brand pe el. Sau se poate pune Arduino, dar aici eu nu am nimic de zis pentru ca nu ma pricep si deja nu stiu daca mai e un topic DIY pe un forum auto.

Este foarte posibil ca cineva sa faca lucrurile astea avand mai multa rabdare si mai multa ambitie. Eu am vrut doar sa prezint niste posibilitati. Fiecare isi face cum vrea, dar e util sa avem un punct de plecare comun.

In ce priveste launcher-ul... Asta nu e o problema, e o customizare. Nici macar nu este nevoie de custom rom pentru asa ceva. Folosind stylus-ul, eu sunt foarte multumit de cum e acum. L-am avut pus sa plece doar pe maps, dar nu plecam mereu cu gps-ul si ma enerva.

Singurul lucru care ma deranjeaza pe mine acum (am precizat deja ca am asteptari scazute) este faptul ca se incinge foarte tare telefonul si dureaza cateva minute pana devine utilizabil. Asta e o problema.

Nu o sa sustin ca arata frumos, sunt constient ca e o improvizatie facuta de un amator. Ma refeream la display cand am spus ca e "superb", display-ul telefonului, nu retrofit-ul meu e superb. Da, e o tiganie pusa in bord, dar e una care pleaca si se opreste singura si nu stau cu grija ca mi-o fura cineva. E urata si comoda, asta e realitatea.

2 people like this

Share this post


Link to post
Share on other sites

Referitor la faptul ca se incinge, poti incerca sa ii scazi frecventele la procesor suficient de mult incat sa fie utilizabil, dar sa nu se mai incinga asa rau

1 person likes this

Share this post


Link to post
Share on other sites

Salutare!

Revin cu un videoclip si las cateva observatii.

-lucrati intr-un loc in care puteti recupera lucrurile mici care ar putea cadea / sari.

-nu este greu de pus arcul, dar atentie la degete.

-nu fortati rabatarea ecranului, decuplati motorasul ca sa rabatati

-la sfarsit, dupa ce ati pus toate suruburile, ecranul rti trebuie sa fie in pozitie inchisa. asta e pozitia lui de plecare!





3 people like this

Share this post


Link to post
Share on other sites

Dupa aprox. un an de folosire a retrofitului revin cu feedback.

Plusul e ca sistemul a fost foarte eficient. Nici nu m-am mai deranjat sa pun cartela in telefon. E suficient sa il tin cu wifi-ul deschis si sa isi ia net de la hotspotul telefonului personal.

Am mers sute de ore folosind google maps, le-am pus kinderilor youtube, am ascultat muzica prin fm transmiterul din masina etc. Sunt foarte multumit!

Marele minus este bateria telefonului. Dupa un an se distruge complet si telefonul intra in loop fara sa mai porneasca. O solutie rapida ar fi schimbatul bateriei, dar e o solutie temporara.

O alta problema ar fi sa nu faca poc atunci cand se incinge. Iar iarna nu mai vrea deloc cand se fac -25 grade in masina.

Parte din problema am rezolvat-o cu un sitch on-off. Astfel astept sa se incalzeasca/raceasca in masina si apoi il pornesc.

O rezolvare clean ar fi sa creez o baterie fake dintr-un circuit. Astfel rezolv si problema uzurii si pe cea a temperaturii.

Daca mai am timp si rabdare sa fac circuitul baterie, revin aici cu info.

2 people like this

Share this post


Link to post
Share on other sites

Telefonul nu porneste fara sa aiba baterie? Parca la nu mai stiu care (model de) telefon am incercat si mergea fara baterie cand era conectat incarcatorul :)

Practic in sensul asta, caut si eu un GPS cu ecran de 6 inch ( pana acum nu am gasit decat cu 6.2 inch ) in ideea ca display-ul s-ar potrivi perfect in locul prevazut ca si marime, eventual cu android (adica aici ar mai merge tweak-uit) si intrare AV ( pentru camera spate), insa nimic concret pana acum :)
